Станок для штамповки стальных колесных дисков

Технологический процесс

Технические параметры

Модель	XYJ-550	XYJ-650
Источник питания	380В пер.т./3 фазы/50Гц	380В пер.т./3 фазы/50Гц
Номинальная мощность	46 кВт	55 кВт
Толщина колесного диска	≤5 мм	≤8 мм
Диаметр колесного диска	10-19 дюймов	16-25 дюймов
Высота колесного диска	＜140 мм	＜160 мм
Диаметр круглой стальной заготовки	220-610 мм	350-782 мм
Время вращения	≤20-28 с	≤30-35 с
Частота вращения основного вала	0-394 об/мин (плавное изменение скорости)	0-394 об/мин (плавное изменение скорости)
Мощность двигателя основного вала	180 кВт	220 кВт
Усилие зажима верхнего цилиндра	500 кН	600 кН
Длина хода верхнего цилиндра	550 мм	600 мм
Осевое усилие подачи цилиндра	540 кН	600 кН
Длина осевого хода цилиндра	350 мм	400 мм
Усилие подачи главного цилиндра	580 кН	630 кН
Длина хода главного цилиндра	220 мм (регулируемая)	220 мм (регулируемая)
Давление в разгрузочном цилиндре	80 кН	100 кН
Длина хода разгрузочного цилиндра	240 мм	300 мм
Вес машины	26 тонн	30 тонн

Особенности

Наш станок для штамповки стальных колесных дисков обладает повышенной устойчивостью к заготовкам с тонкими стенками, превосходя аналогичное оборудование, представленное на рынке, которое обычно используется для обработки материалов толщиной не более 20 мм.
Данная формовочная машина для холодной раскатки способна формовать колесные диски диаметром от 5.5 до 25 дюймов как для бескамерных, так и для камерных колес, что обеспечивает большую универсальность по сравнению с другими моделями с ограниченной производительностью по диаметру.
Станок предназначен для обработки высокопрочной стали с минимальным пределом прочности при растяжении 440 МПа, в то время как обычное оборудование для штамповки колес часто ограничено материалами с пределом прочности при растяжении 380 МПа или ниже.
Дуга и угол прижима формовочного круга нашего станка рассчитаны максимально точно и могут быть отрегулированы для получения гладкой и аккуратной поверхности конечного изделия, превосходящей более грубую отделку, характерную для аналогичного штамповочного оборудования на рынке.
Используя сервоприводное профилирование, наш формовочный станок гарантирует простую и надежную регулировку контура для точного формирования профилей дисков.
Дополнительная полностью автоматизированная система загрузки и выгрузки обеспечивает плавную передачу заготовок от начала производства к завершению без необходимости в ручном вмешательстве, в отличие от многих станков для ротационной вытяжки стальных колесных дисков, представленных на рынке.
Диаметр основного вала штамповщика колесных дисков был специально увеличен с 220 мм до 260 мм за счет использования подшипников большего размера и мощных упорных шарикоподшипников, обеспечивающих большую грузоподъемность. Приводимый в движение эффективным синхронным двигателем с постоянными магнитами, вал эффективно поддерживает постоянный крутящий момент и бесступенчатую регулировку скорости вращения, что позволяет легко регулировать размеры дисков различного диаметра.
Опора вала станка была увеличена со 140 до 150 мм благодаря специальным NSK подшипникам, предназначенным для штамповки с высокой нагрузкой прочных стальных пластин и длинных трубчатых корпусов.
Верхний вал станка оснащен высокопрочными упорными шарикоподшипниками, что обеспечивает стабильность как при прессовании, так и при штамповке, гарантируя качество и производительность при любых задачах.

Производство стальных колес

Оборудование

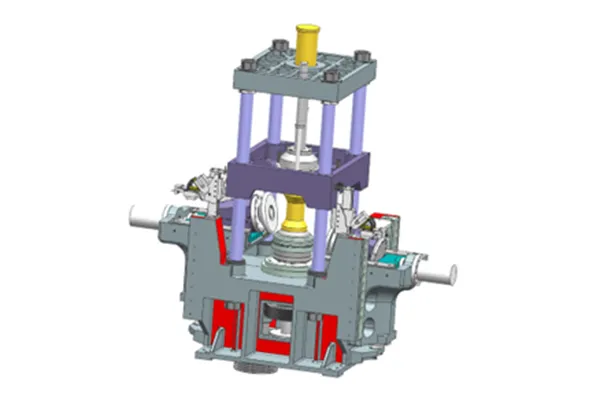

Станок для ротационной вытяжки стальных колесных дисков (формовочная машина с холодной раскаткой)

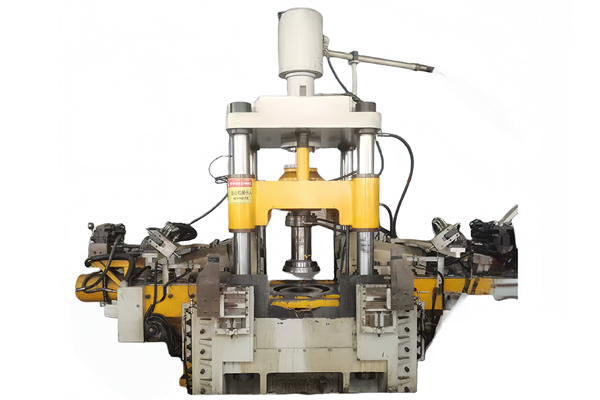

Колесоформовочный станок, используемый для изготовления стальных колесных дисков
