Автоматизированная линия по производству колесных дисков

Автоматическая линия для производства дисков доступна в двух вариантах: c ротационной вытяжкой дисков (для колес грузовых автомобилей) или со штамповкой дисков (для колес легковых автомобилей)

Процесс ротационной вытяжки колесного диска/холодной раскатки

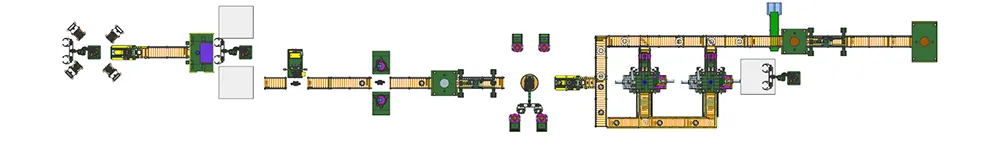

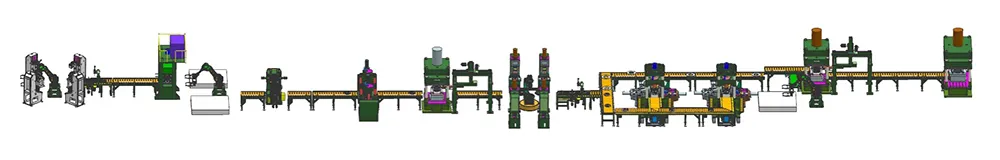

Wheel Disc Spinning/Flow Forming ProcessВид спереди
Wheel Disc Spinning/Flow Forming ProcessВид сверху

Процесс штамповки колесного диска

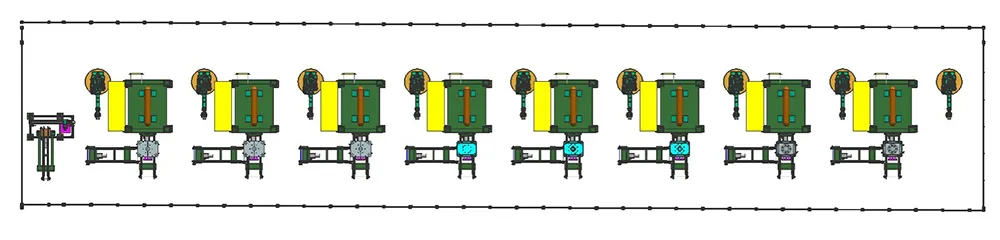

Wheel Disc Stamping ProcessВид спереди

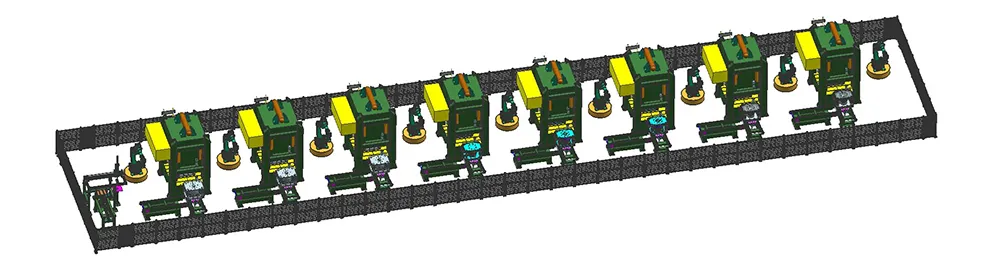

Wheel Disc Stamping ProcessВид сверху

Полностью автоматическая линия по производству стальных колесных дисков разработана для гарантии точного и эффективного процесса производства и автоматизирует каждый этап, включая процессы ротационной вытяжки/холодной раскатки (для колес грузовых автомобилей) и штамповки (для колес легковых автомобилей). Наши линии для производства колесных дисков разработаны с учетом различных потребностей и типоразмеров колес. Такая гибкость позволяет нам подбирать идеальный технологический процесс в соответствии с конкретными данными и требованиями к производительности клиентов, гарантируя высокое качество каждого производимого диска.

Спецификации
  • Диаметр колесного диска: 5.5-25 дюймов
  • Толщина стали: ≤20 мм
Особенности
  • Наша линия по производству колесных дисков оснащена программируемым логическим контроллером (ПЛК), автоматизированными передаточными конвейерами и роботизированной системой управления, что значительно повышает автоматизацию и эффективность производства.
  • Благодаря тщательному проектированию, точному позиционированию и высокоточной механической обработке, наша линия по производству колесных дисков использует современное штамповочное оборудование для обеспечения точной формы колесных дисков и позиционирования отверстий. Наш процесс производства соответствует строгим стандартам качества, благодаря чему процент брака не превышает 0.1%.
  • Наша линия обладает высокомодульной структурой, что позволяет быстро настраивать ее в соответствии с разнообразными потребностями клиентов, обеспечивая гибкое производство колесных дисков различных типов и размеров.
  • Включает в себя компактное и эффективное оборудование для вырубки и штамповки композитов, ротационной вытяжки, пробивки отверстий для вентилей, сверления и торцовки. Такая компоновка значительно экономит площадь помещения и упрощает логистику.
  • Система управления с помощью ПЛК и беспроводной сети обеспечивает быструю передачу данных, что облегчает мониторинг производства. Производственная линия также поддерживает удаленное техническое обслуживание через Интернет, что значительно упрощает рутинные проверки.
Технологический процесс на линии по производству колесных дисков
Процесс ротационной вытяжки/холодной раскатки колесного диска
    1. Вырубка стальных кругов (зигзагообразная подача и нарезка кругов)
      Вырубка стальных кругов (зигзагообразная подача и нарезка кругов)

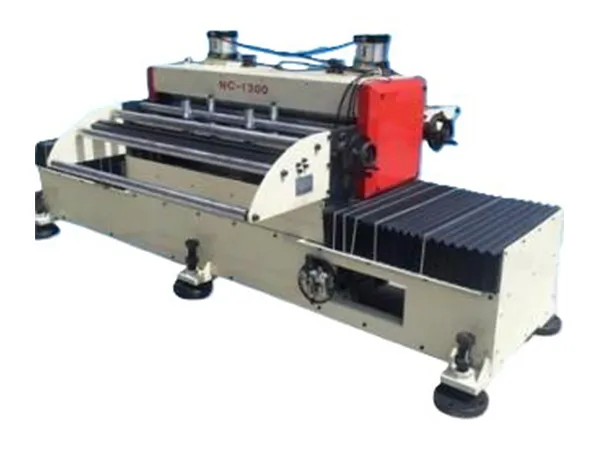

    2. Машина для зигзагообразной подачи (вырубка стальных кругов)
    3. Машина для зигзагообразной подачи (вырубка стальных кругов)
      Аппарат для зигзагообразной подачи - это специализированное оборудование для вырубки колесных дисков, которое автоматически нарезает цельные стальные листы на заготовки необходимых размеров с высокой точностью и эффективностью.
      Контакты

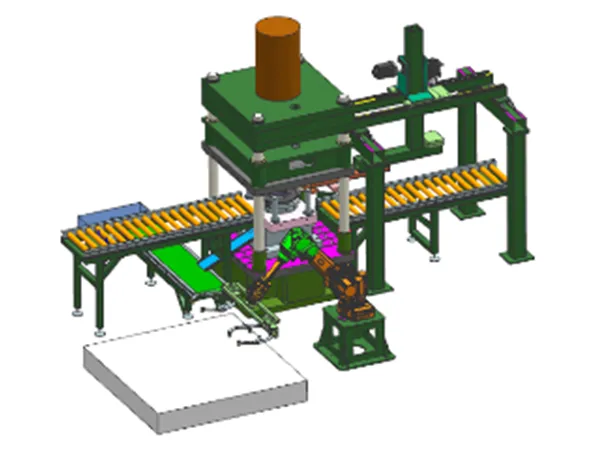

    1. Комбинированная штамповочно-режущая машина
      Пробивка
    2. Комбинированная штамповочно-режущая машина
    3. Комбинированная штамповочно-режущая машина
      Комбинированный штамповочно-режущий станок вырезает центральное отверстие в колесном диске и поддерживает автоматизированную загрузку и разгрузку, что упрощает процесс производства.
      Контакты
    1. Станок для ротационной вытяжки колесных дисков
      После профилирования
    2. Станок для ротационной вытяжки колесных дисков
    3. Станок для ротационной вытяжки колесных дисков

      Колесоформовочный станок, используемый для изготовления стальных колесных дисков

      Станок для формования колесных дисков подходит для дисков различных типов, включая автомобильные диски из профилированной стали, бескамерные диски и диски для строительных колес. Для формирования диска используется процесс ротационной вытяжки, повышающий прочность конечного продукта.
      Контакты
      Узнать больше
    1. Машина для пробивки вентильных отверстий
      Пробивка вентильных отверстий
    2. Машина для пробивки вентильных отверстий
    3. Машина для пробивки вентильных отверстий
      Машина для пробивки клапанных отверстий пробивает вентильные отверстия в колесном диске и удаляет все заусенцы вокруг них, предоставляя чистую и аккуратную отделку.
      Контакты

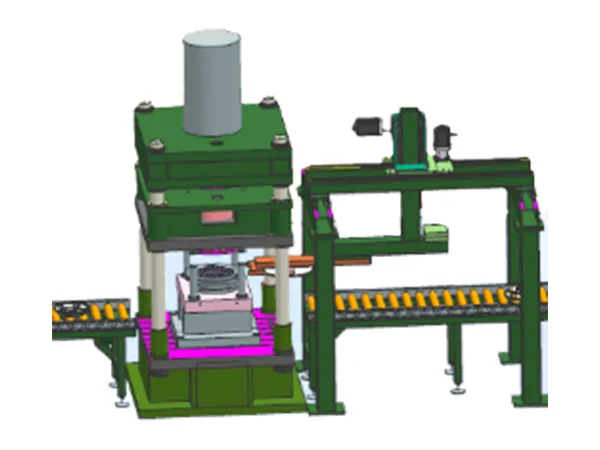

    1. Машина для выравнивания дна колесного диска

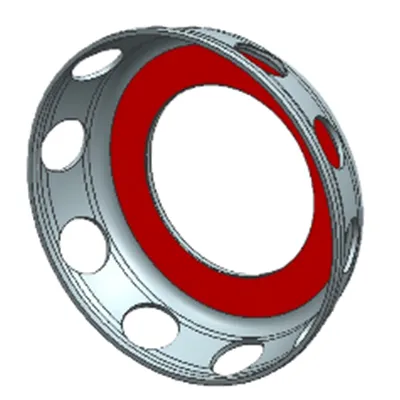

      Выравнивание дна колесного диска
    2. Машина для выравнивания дна колесного диска
    3. Машина для выравнивания дна колесного диска
      Станок для выравнивания нижней части колесного диска выравнивает нижнюю поверхность колесного диска после процесса ротационной вытяжки в соответствии с требованиями к плоскостности конечного продукта.
      Контакты
    1. Многоосевой сверлильный станок

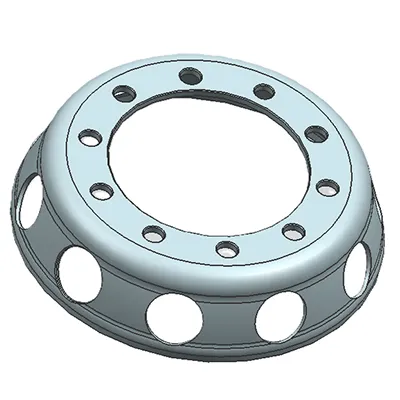

      Сверление отверстий
    2. Многоосевой сверлильный станок
    3. Многоосевой сверлильный станок
      Многоосевая сверлильная машина одновременно просверливает все отверстия для болтов вокруг центрального отверстия колесного диска, что значительно повышает эффективность производства.
      Контакты
    1. Вертикальный токарный станок с ЧПУ
      Обработка на станке с ЧПУ
    2. Вертикальный токарный станок с ЧПУ
    3. Вертикальный токарный станок с ЧПУ
      На вертикальном токарном станке с ЧПУ обрабатывается центральное отверстие и внешняя окружность колесного диска в соответствии с точными размерами.
      Контакты

Процесс штамповки колесных дисков
  • Вырубка заготовкиВырубка заготовки
  • Нанесение начального контураНанесение начального контура
  • Нанесение вторичного контураНанесение вторичного контура
  • Обрезка и пробивка центрального отверстияОбрезка и пробивка центрального отверстия
  • Отбортовка кромок и отбортовка центрального отверстияОтбортовка кромок и отбортовка центрального отверстия
  • Пробивка вентильных отверстий и отверстий для болтовПробивка вентильных отверстий и отверстий для болтов
  • Удаление заусенцев с вентильных отверстийУдаление заусенцев с вентильных отверстий
  • Удаление заусенцев с отверстий для болтовУдаление заусенцев с отверстий для болтов
