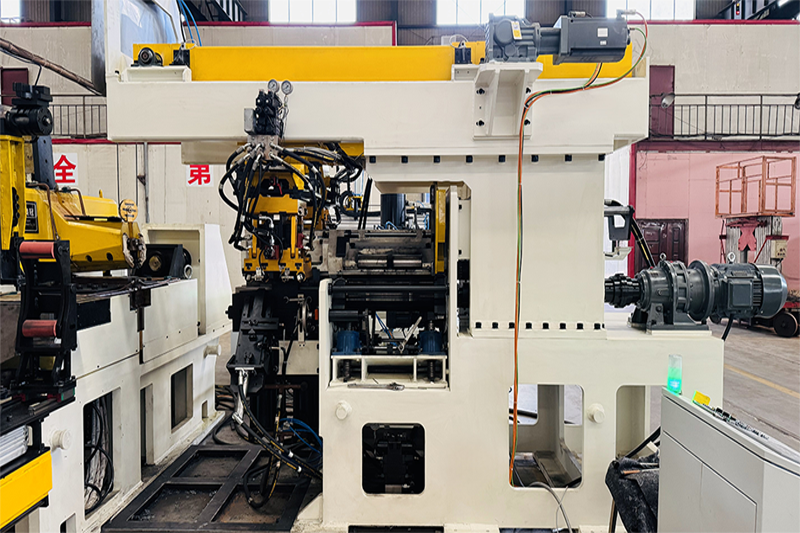

Машина для гибки колесных ободьев с системой автоматической загрузки

Машина для гибки колесных ободьев, используемая в линии по производству стальных колес для формирования спиральных обручей из плоских полос

Запросить коммерческое предложение

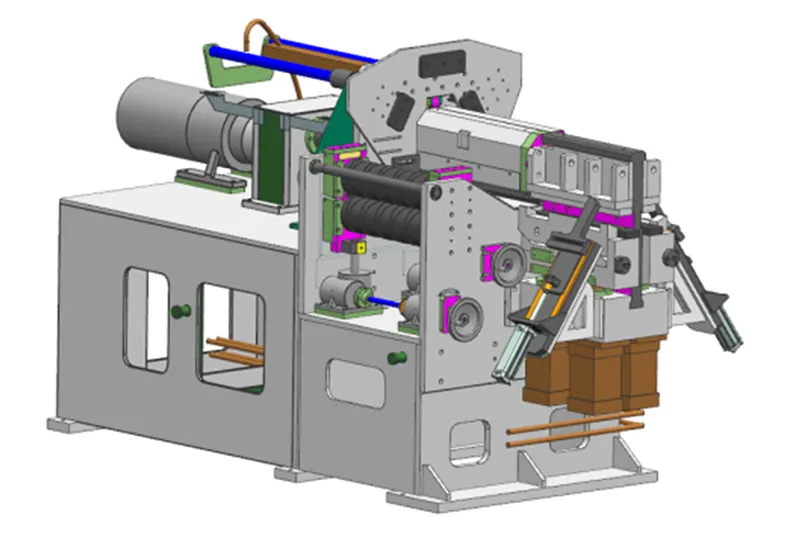

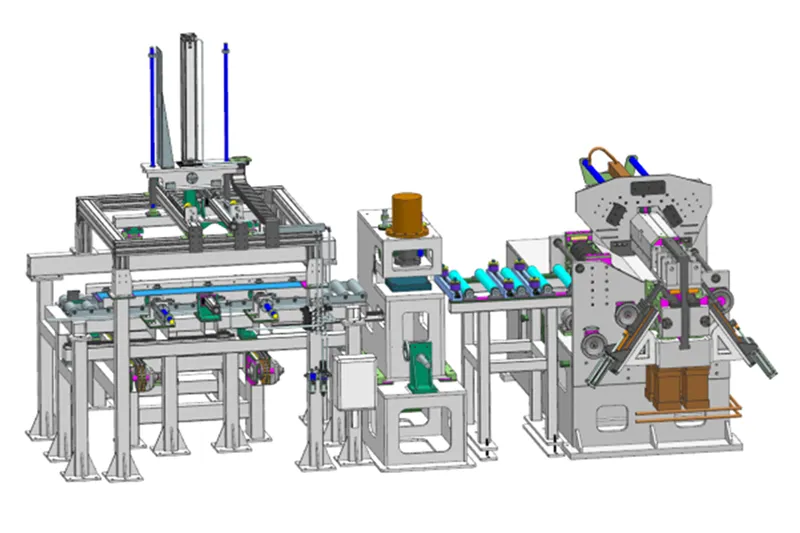

Машина для гибки колесных ободьев с системой автоматической загрузки

Машина для гибки колесных ободьев, используемая в линии по производству стальных колес для формирования спиральных обручей из плоских полос

Станок для гибки ободьев колес - это незаменимое оборудование для линии производства стальных колес, предназначенное для эффективного формования плоских стальных полос в рулонные кольца. Система автоматической загрузки оптимизирует процесс производства, подавая стальные полосы в станок и извлекая свернутые диски без необходимости в ручном вмешательстве, что значительно сокращает трудозатраты и улучшает рабочий процесс. Наш усовершенствованный гибочный станок объединяет в себе сразу три основных компонента процесса производства стальных колес, гарантирующих точность формообразования и высокую производительность, а именно штамповку, гибку и сглаживание.

Функциональные возможности

Механизм штамповки наносит на необработанную стальную ленту необходимую маркировку, включая такие данные, как технические характеристики обода, номера моделей, название производителя и дату изготовления. Данные маркировки обеспечивают прослеживаемость и точный контроль качества каждого произведенного обода.
Механизм гибки, отвечающий за формирование из стальной полосы круглого спирального кольца, создает точную и однородную структуру обода, служащую основой для последующих этапов изготовления колесных дисков.
После гибки система сглаживания разглаживает область сварного шва, что значительно повышает его прочность и способствует созданию более надежной и долговечной конструкции обода.

Технологический процесс

Технические параметры

Типы колес		Колеса для легкового автомобиля	Колеса для коммерческого транспорта	Колеса для сельскохозяйственной техники	Колеса для строительной техники
Диаметр колесного обода		12-17.5 дюймов	17.5-24 дюймов	24-54 дюймов	20-38 дюймов
Толщина колесного обода		≤4 мм	≤8 мм	≤9 мм	≤20 мм
Ширина колесного обода		3-10 дюймов	5.5-16 дюймов	7-28 дюймов	7-28 дюймов
Спецификации машины	Модель гибочной машины	QYJ-300	QYJ-500	QYJ-600	QYJ-800
Спецификации машины	Модель штамповочной машины	YZJ-300	YZJ-500	YZJ-600	YZJ-800
Входная мощность	Мощность основного вала	11 кВт	11 кВт	15 кВт	22 кВт
Входная мощность	Общая мощность	25 кВт	31.5 кВт	36.5 кВт	45 кВт
Диаметр гибочного ролика		124 мм	165 мм	165 мм	200 мм
Скорость гибочного ролика		88 об/мин	63 об/мин	63 об/мин	44 об/мин
Вес машины		10 тонн	12 тонн	16 тонн	18 тонн
Макс. сила гибки		4*140 кН	4*180 кН	4*180 кН	1000 кН
Источник питания		380В пер.т./3 фазы/50Гц, или по требованиям заказчика

Особенности

Положение оборудования для гибки можно удобно и точно регулировать при помощи маховика.
Механизм штамповки оснащен гидравлическим поворотным маркером для нанесения четкой и привлекательной разметки на стальную ленту.
После гибки гидравлический погрузчик автоматически выталкивает обод с конвейера, что сокращает ручное вмешательство.
Встроенная система смазки оснащена автоматическим насосом для смазки компонентов станка по определенному расписанию, что гарантирует плавность и стабильность работы всего механизма.
Подшипники гибочного оборудования поставляются известными международными брендами, что гарантирует их длительный срок службы и надежную работу.
Машина использует четыре больших гидравлических цилиндра для формирования плоских торцов на концах ободьев, гарантируя их оптимальный зажим в процессе сварки.
В соответствии с конкретными требованиями заказчика доступны как автоматические, так и ручные варианты подачи стальных полос.
Благодаря сочетанию систем сглаживания и гибки конструкция нашего станка для гибки колесных ободьев значительно экономит рабочее пространство и повышает эффективность работы.
