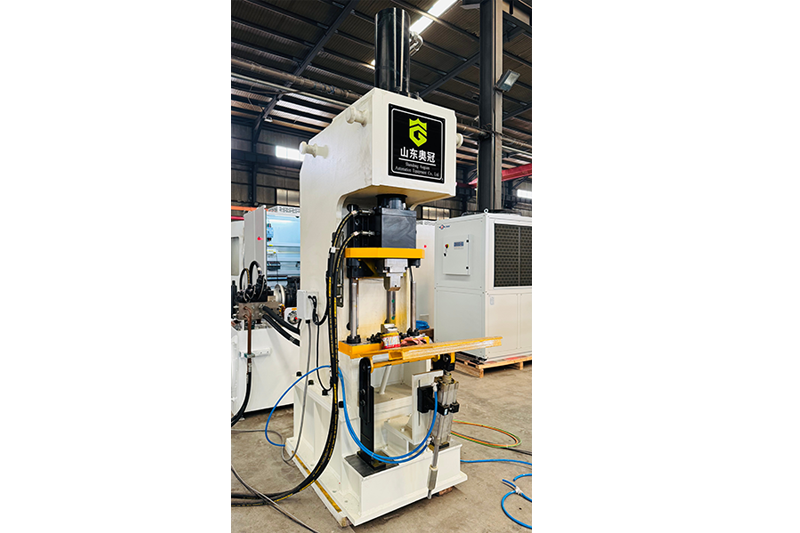

Пресс для пробивания отверстий для вентиля

Станок для обработки отверстий под клапаны в колесных ободьях для выполнения операций по правке (чеканке), пробивке и снятию заусенцев

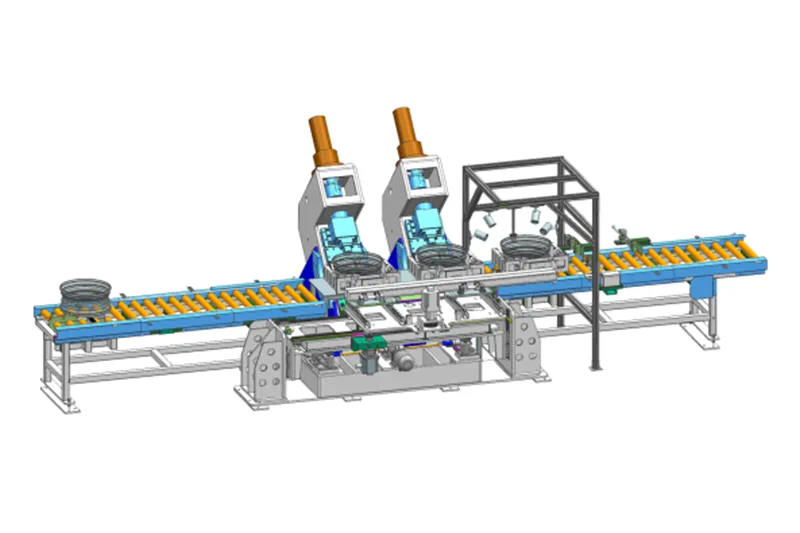

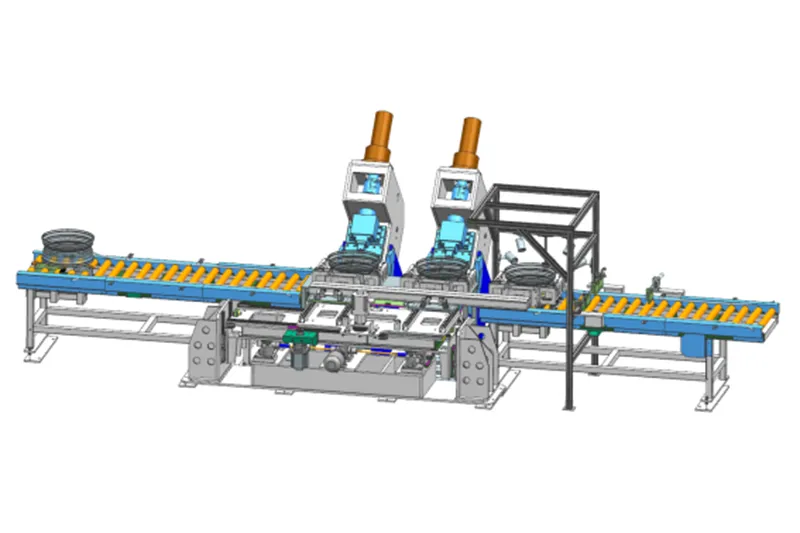

Станок для пробивки отверстий для вентиля используется в линии по производству колесных ободьев для выполнения операций по правке (чеканке), пробивке и снятию заусенцев с ободьев, обеспечивая точное и чистое формирование отверстий для воздушного клапана в заранее определенном положении. Машина для пробивки отверстий состоит из четырех основных секций: правильной машины, вырубного пресса, машины для снятия заусенцев и автоматизированной системы загрузки/выгрузки, работающих совместно, автоматизируя процесс пробивки отверстий для вентилей.

Функциональные возможности

Машина для правки (чеканки) отверстий для клапанов создает небольшую плоскую поверхность на ободе, где будет располагаться отверстие клапана. Эта плоская поверхность улучшает герметичность клапана, предотвращая возможные утечки воздуха из шин.
Вырубной пресс просверливает небольшое точное отверстие в центре плоской поверхности, подготавливая ее для точной посадки штока клапана.
Пресс для удаления заусенцев с отверстий клапанов удаляет все заусенцы или острые кромки вокруг отверстия клапана, создавая гладкую поверхность для предотвращения царапин или повреждения штока клапана и его уплотнительных компонентов.
Автоматическая система загрузки и выгрузки координирует работу всех трех основных компонентов, повышая эффективность процесса пробивки отверстий для клапанов колесных ободьев.

Технологический процесс

Технические параметры

Модель	YPCK-400B	YPCK-500B	YPCK-800B
Источник питания	380В пер.т./3 фазы/50Гц	380В пер.т./3 фазы/50Гц	380В пер.т./3 фазы/50Гц
Номинальная мощность	46 кВт	55 кВт	64 кВт
Толщина колесного обода	≤5 мм	≤8 мм	≤10 мм
Ширина колесного обода	5-8.25 дюймов	8.25-11.75 дюймов	11.75-16 дюймов
Диаметр колесного обода	14-19.5 дюймов	19.5-24 дюймов	24-54 дюймов
Макс. нагрузка выравнивающего цилиндра	3400 кН	400 кН	460 кН
Макс. ход скользящего блока	320 мм	400 мм	480 мм
Номинальное усилие пробивного цилиндра	220 кН	250 кН	280 кН
Макс. ход пробивного цилиндра	28 мм	30 мм	32 мм
Высота между рабочей поверхностью и полом	680 мм	750 мм	920 мм
Точность повторяемости выравнивания	±0.10 мм	±0.11 мм	±0.14 мм

Особенности

Станок для пробивки отверстий для вентиля разделяет традиционные процессы правки отверстий для вентиля, пробивки отверстий и удаления заусенцев на три специализированных блока, решая общие проблемы со стандартными станками, такие как частые поломки пуансонов и трудности с их заменой.
Автоматизированная система загрузки и разгрузки приводится в действие мощным серводвигателем, гарантирующим постоянную точность позиционирования каждого обода.
Пресс оснащен независимым гидравлическим приводом, электрической системой управления, а также программируемым логическим компьютером (ПЛК), имеющим три режима работы: регулируемый, ручной и полуавтоматический.
Включает в себя систему защиты от перегрузки и избыточного давления, устройство аварийной остановки и оповещения о засорении фильтра для повышения безопасности и надежности.
Рабочие параметры, такие как рабочее давление, скорость и диапазон хода, полностью регулируются в соответствии с конкретными производственными требованиями.
Используя технологию распознавания изображений, система точно идентифицирует и определяет местоположение сварного шва при вращении колеса на платформе обнаружения.
Основная рама может регулироваться по высоте, ширине и наклону для установки колесных ободьев различных размеров и спецификаций.
