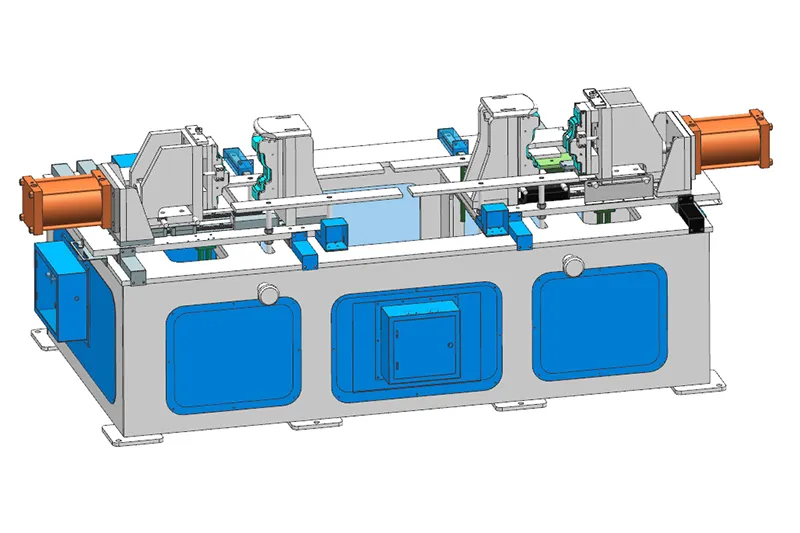

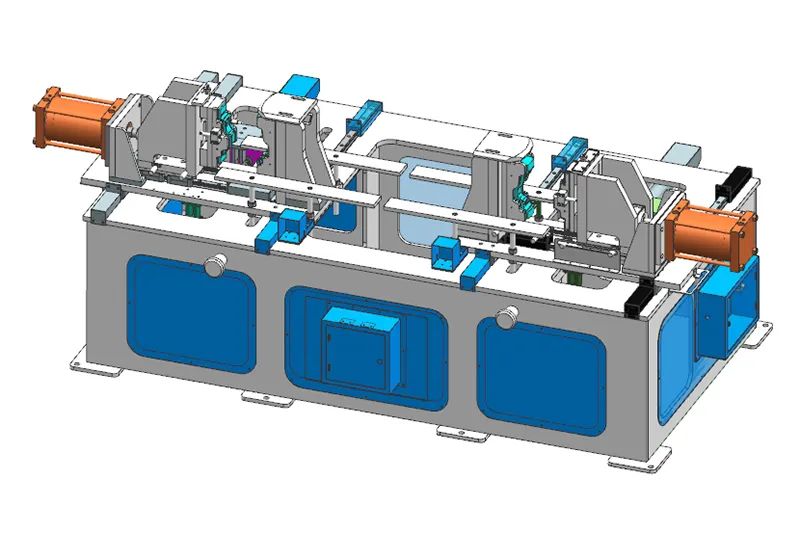

Установка контроля герметичности колесных дисков

Течеискатель, используемый в линии по производству стальных колес для обнаружения небольших отверстий в зоне сварки

После того, как обод будет полностью сформирован, он проходит через установку для проверки на герметичность, которая представляет собой специализированное оборудование в линии по производству стальных колес, предназначенное для обнаружения любых небольших отверстий и трещин в области сварного шва колесных ободьев. Машина для контроля герметичности дисковых колес состоит из трех основных частей: механического блока, гидравлической системы питания и электрической системы управления. Данные компоненты объединены посредством электрических соединений для обеспечения синхронной работы, что позволяет точно и надежно обнаруживать даже самые незначительные утечки в зоне сварки.

Технологический процесс

Технические параметры

Модель	QMJC-350	QMJC-500
Источник питания	380В пер.т./3 фазы/50Гц	380В пер.т./3 фазы/50Гц
Номинальная мощность	46 кВт	55 кВт
Ширина обода колеса	5-8.25 дюймов	8.25-11.75 дюймов
Диаметр обода колеса	12-18 дюймов	16-25 дюймов
Макс. толщина обода колеса	4.6 мм	8 мм
Напряжение	380В±10%, 3 фазы, 50Гц	380В±10%, 3 фазы, 50Гц
Грузоподъемность роботизированного манипулятора	205 кг	240 кг
Вес машины	1.5 тонны	2.2 тонны
Сжатый воздух	0.4-0.6 МПа	0.4-0.6 МПа

Особенности

Благодаря сбалансированной и эргономичной конструкции машина для проверки на воздушную герметичность может работать как в ручном, так и в автоматическом режимах.
Рама станка изготовлена из толстых сварных стальных листов и отличается высокой стабильностью и долговечностью.
Благодаря пневматической системе пресс-форма работает эффективно на любых скоростях.
Компоновка двумя станциями позволяет ускорить циклы обнаружения утечек воздуха, повышая общую производительность.
