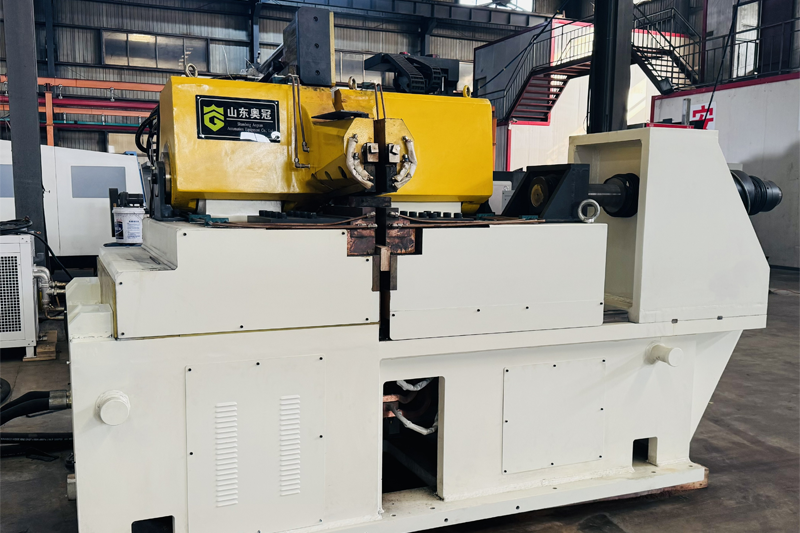

Машина для стыковой сварки

Машина для стыковой сварки оплавлением, используемая в линии по производству стальных колес для сварки ободьев

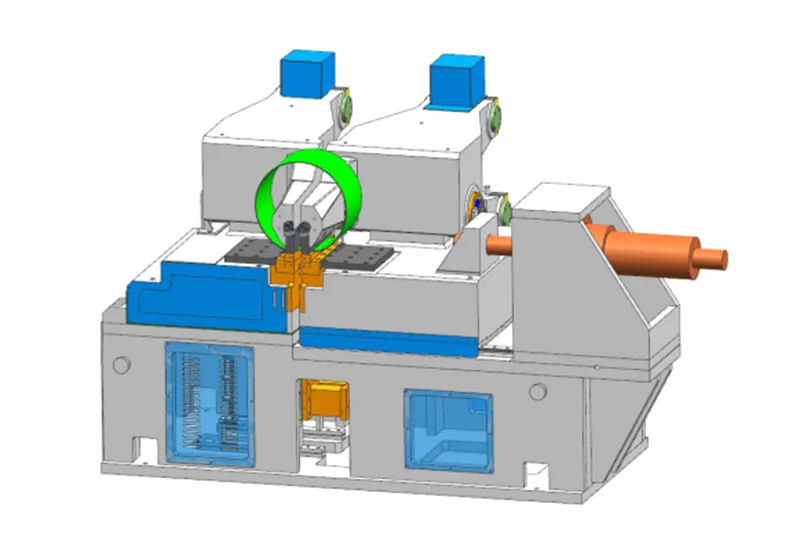

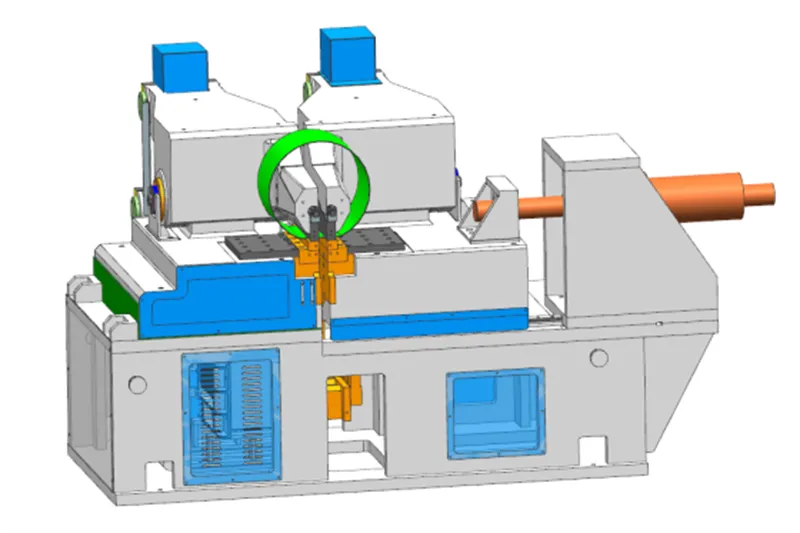

Машина для стыковой сварки, используемая в линии по производству стальных колес, предназначена для соединения и сварки концов спиральных обручей для формирования ободьев колес. Машина гидравлически выполняет функции зажима и сварки, а параметры сварки легко регулируются с помощью сенсорного экрана.

Аппарат для стыковой сварки может быть оснащен системой стыковой сварки переменным или постоянным током. Сварочный аппарат постоянного тока обеспечивает более высокую скорость сварки и превосходное качество сварного шва, что идеально подходит для высокоточных работ, но требует более строгих требований к материалу и плоскостности поверхности. Выбор типа станка зависит от конкретных производственных потребностей, что позволяет индивидуально настроить его для достижения оптимальной производительности.

Технологический процесс

Машина для стыковой сварки оплавлением (переменного тока)

Модель	UNV-400	UNV-630	UNV-800	UNV-1000	UNV-1250	UNV-1500
Номинальное входное напряжение основной цепи	380В	380В	380В	380В	380В	380В
Номинальное входное напряжение цепи управления	380В/50Гц	380В/50Гц	380В/50Гц	380В/50Гц	380В/50Гц	380В/50Гц
Вторичное напряжение	6.3-12.6В	6.3-12.6В	7.9-15.8В	7.9-15.8В	9-18В	9-18В
Напряжение соленоидного клапана	24В	24В	24В	24В	24В	24В
Общая входная мощность	400кВ-А	630кВ-А	800кВ-А	1000кВ-А	1250кВ-А	1500кВ-А
Макс. сила осадки	280 кН	280 кН	320 кН	320 кН	400 кН	400 кН
Макс. сила зажима	540 кН	540 кН	600 кН	600 кН	750 кН	750 кН
Макс. площадь сварки	1500 мм²	2100 мм²	3200 мм²	3600 мм²	7200 мм²	9600 мм²
Макс. ширина листовой стали	300 мм	350 мм	400 мм	450 мм	800 мм	800 мм
Макс. толщина листовой стали	5 мм	6 мм	8 мм	8 мм	9 мм	12 мм
Мин. диаметр свариваемого обода	250 мм	300 мм	400 мм	400 мм	540 мм	540 мм
Расход охлаждающей воды	80 л/мин	100 л/мин	140 л/мин	160 л/мин	180 л/мин	200 л/мин
Давление охлаждающей воды	0.2-0.4 МПа	0.2-0.4 МПа	0.2-0.4 МПа	0.2-0.4 МПа	0.2-0.4 МПа	0.2-0.4 МПа
Температура охлаждающей воды	≤30℃	≤30℃	≤30℃	≤30℃	≤30℃	≤30℃
Тип охлаждающей воды	Очищенная вода	Очищенная вода	Очищенная вода	Очищенная вода	Очищенная вода	Очищенная вода

Машина для стыковой сварки (постоянного тока)

Модель	DC350*4
Номинальное входное напряжение основной цепи	380В
Номинальное входное напряжение цепи управления	380В/50Гц
Напряжение соленоидного клапана	24В
Общая входная мощность	1400кВ-А
Макс. сила осадки	320 кН
Макс. сила зажима	600 кН
Макс. площадь сварки	1500 мм²
Макс. ширина листовой стали	300 мм
Макс. толщина листовой стали	5 мм
Мин. диаметр свариваемого обода	460 мм
Расход охлаждающей воды	200 л/мин
Давление охлаждающей воды	0.2-0.4 МПа
Температура охлаждающей воды	≤30℃
Тип охлаждающей воды	Очищенная вода

Особенности

Многоуровневая регулировка мощности сварочного тока позволяет сваривать ободья различных спецификаций.
Электроды из высококачественного медного сплава обладают отличной электропроводностью и высокой долговечностью.
Гидравлическая система станка для стыковой сварки оплавлением имеет компактную конструкцию, что сводит к минимуму требуемое для размещения пространство.
Наша система для стыковой сварки крайне удобна и поддерживает режимы автоматической и ручной сварки.
Все электрические компоненты устройства для стыковой сварки имеют встроенные соединения, что значительно упрощает процессы установки и обслуживания.
Конструкция корпуса машины повышает прочность и точность сварки.
Машина для сварки ободьев может быть оснащена автоматическим конвейером для удаления шлака с электродов и днища машины.
