Машина для зачистки, прокатки, обрезки сварных швов и придания цилиндричности

Универсальная машина для обрезки, прокатки, торцевания и закругления сварных швов для обработки стального обода колеса после стыковой сварки

Запросить коммерческое предложение

Машина для зачистки, прокатки, обрезки сварных швов и придания цилиндричности

Универсальная машина для обрезки, прокатки, торцевания и закругления сварных швов для обработки стального обода колеса после стыковой сварки

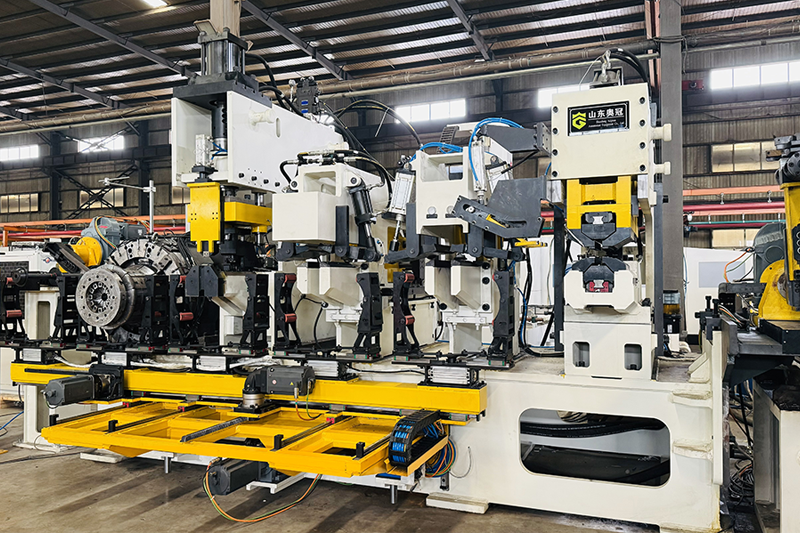

Станок для обрезки, прокатки, торцевания и закругления сварных швов представляет собой специализированное оборудование для обработки стальных колесных ободьев после этапа стыковой сварки. Он включает в себя множество интегрированных компонентов: гратосниматель, устройство для удаления сварочного шлака, устройство для полировки и торцевания сварных швов, а также автоматизированную систему загрузки и разгрузки, обеспечивающую эффективное обращение со сварными ободами.

Функциональные возможности

Гратосниматель: удаляет шлак как с внутренней, так и с внешней поверхности сварного соединения, создавая гладкую и ровную поверхность
Устройство для удаления сварочного шлака: удаляет остаточный шлак и мусор, образующиеся в процессе сварки, предотвращая образование отложений и повышая общее качество сварки
Устройство для прокатки сварного шва: выравнивает и укрепляет сварной шов для повышения его прочности
Устройство для боковой обрезки (торцевания): срезает излишки материала с обоих концов сварного шва, доводя кромку до точных технических характеристик
Автоматизированная система загрузки/разгрузки: объединяет работу всех четырех компонентов, полностью автоматизируя процесс обработки для повышения эффективности производства колесных ободьев

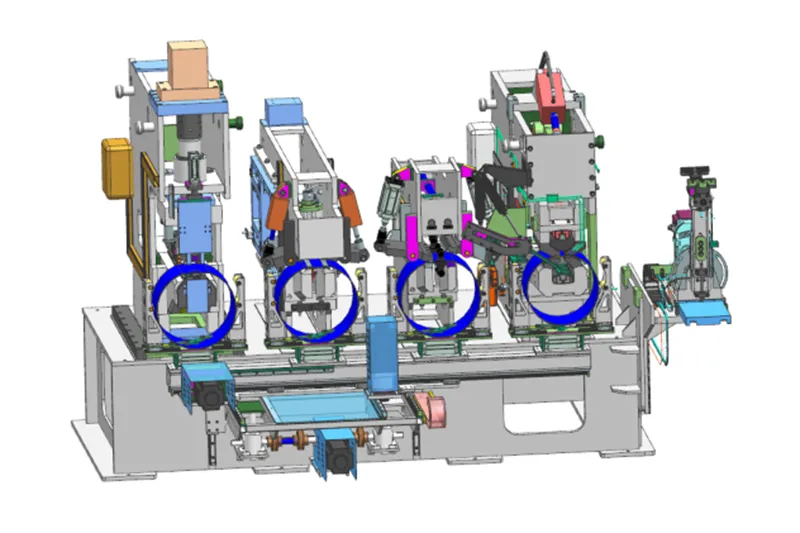

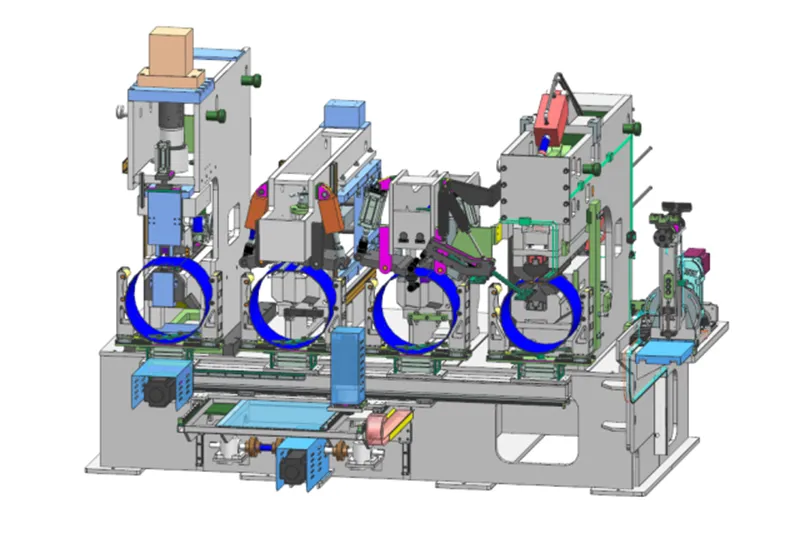

Технологический процесс

Технические параметры

Модели машин	Гратосниматель (машина для зачистки)	BZJ-400B	BZJ-500B	BZJ-800B
	Устройство для удаления сварочного шлака	QZJ-400B	QZJ-500B	QZJ-800B
	Устройство для прокатки сварного шва	GYJ-400B	GYJ-500B	GYJ-800B
	Устройство для боковой обрезки (торцевания)	DQJ-400B	DQJ-500B	DQJ-800B
Источник питания		380В пер.т./3 фазы/50Гц	380В пер.т./3 фазы/50Гц	380В пер.т./3 фазы/50Гц
Номинальная мощность		50 кВт	66 кВт	78 кВт
Толщина обода колеса		≤5 мм	≤8 мм	≤10 мм
Ширина обода колеса		200-400 мм	220-500 мм	240-800 мм
Диаметр обода колеса		350-480 мм	420-580 мм	475-1000 мм
Макс. усилие зажима (прокатка)		60 кН	90 кН	120 кН
Макс. усилие прокатки		60 кН	90 кН	120 кН
Макс. усилие резания (торцевание)		280 кН	400 кН	530 кН
Диаметр режущего цилиндра		125 мм	200 мм	220 мм
Мощность серводвигателя (автоматическая загрузка)		13.2 кВт	22.5 кВт	22.5 кВт

Особенности

Автоматизированная система загрузки и разгрузки приводится в действие тремя мощными серводвигателями, что гарантирует высокую скорость работы и производительность.
Все четыре основных компонента объединены в единую гидравлическую станцию с удобной системой загрузки и разгрузки, что обеспечивает хорошо организованную и эффективную компоновку.
Наша универсальная машина для обработки сварных швов поддерживает как ручной, так и автоматический режимы работы, что позволяет легко выполнять регулировку и управление.
Благодаря компактной конструкции станок занимает минимум рабочего пространства.
Вся рама станка для обработки сварных швов изготовлена из толстых стальных листов, что гарантирует его надежность и долговечность.
Удобное колесо управления позволяет операторам быстро изменять настройки машины в соответствии с различными размерами и техническими характеристиками колесных дисков или переключаться между различными типами ободьев.
