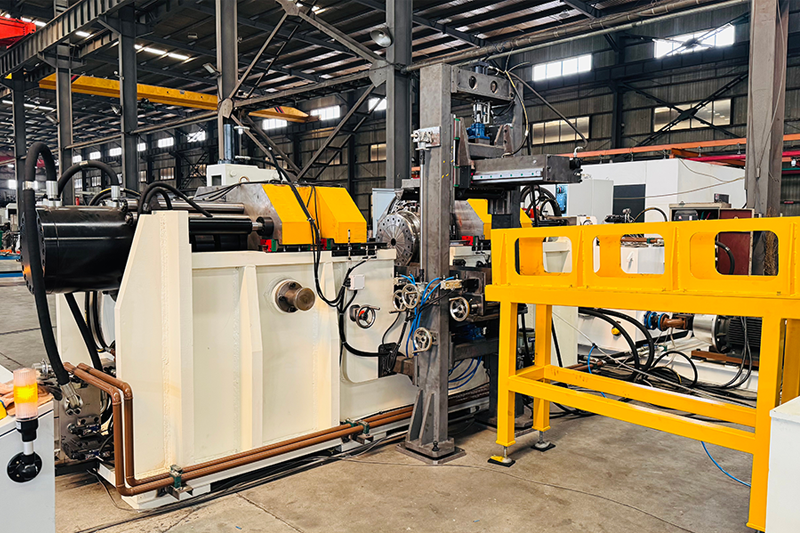

Горизонтальная машина для экспандирования (пресс для расширения колесных ободьев)

Машина для расширения обода колеса, используемая в линии по производству стальных колес для формирования размера обода

Запросить коммерческое предложение

Горизонтальная машина для экспандирования (пресс для расширения колесных ободьев)

Машина для расширения обода колеса, используемая в линии по производству стальных колес для формирования размера обода

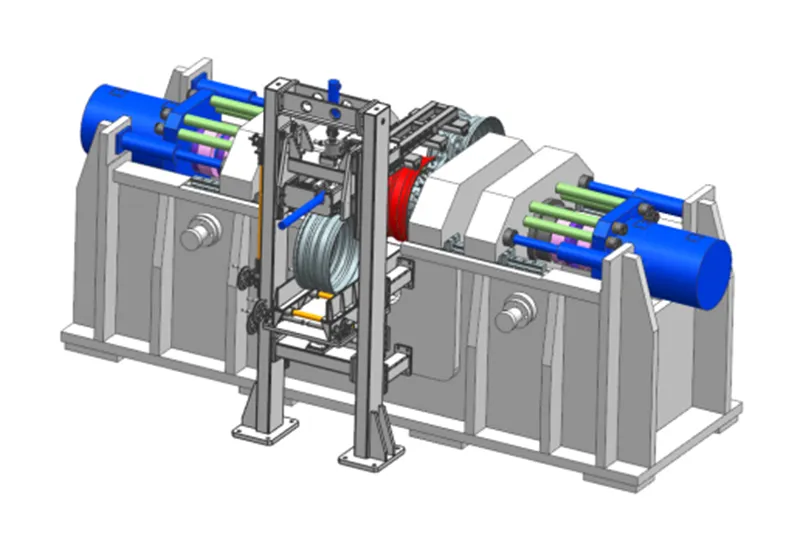

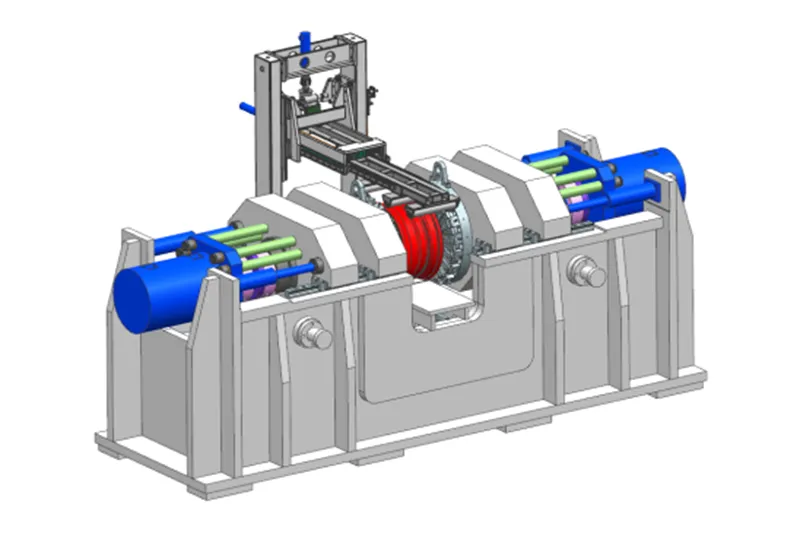

Горизонтальный экспандер используется на линии по производству стальных колес для раскатки (экспандирования) и калибровки по величине колесных дисков после профилирования. Машина состоит из трех основных частей: основного блока, гидравлической системы питания и панели управления, соединенных между собой для синхронной работы.

Пресс для расширения колесных ободьев оснащен такими функциями, как датчики завершения хода и реле давления, что позволяет точно контролировать рабочее давление, скорость и длину хода, и регулировать их в соответствии с конкретными производственными требованиями. Конструкция станка крайне проста и понятна в эксплуатации, что обеспечивает точную центровку и калибровку стальных колесных ободьев как в ручном, так и в автоматическом режимах. В рамках единого технологического процесса машина для экспандирования автоматически выполняет расширение и калибровку колесных ободов, что делает ее незаменимым компонентом при производстве колес.

Технологический процесс

Технические параметры

Модель	KZJ-2*220	KZJ-2*250	KZJ-2*280
Источник питания	380В пер.т./3 фазы/50Гц	380В пер.т./3 фазы/50Гц	380В пер.т./3 фазы/50Гц
Номинальная мощность	46 кВт	55 кВт	64 кВт
Толщина колесного обода	≤5 мм	≤8 мм	≤10 мм
Ширина колесного обода	5-8.25 дюймов	8.25-11.75 дюймов	11.75-16 дюймов
Диаметр колесного обода	14-19.5 дюймов	19.5-24 дюймов	24-54 дюймов
Предельная нагрузка гидроцилиндра для быстрой подачи	2*60 кН	2*73 кН	2*85 кН
Предельная нагрузка гидроцилиндра для расширения	2*2200 кН	2*2500 кН	2*2800 кН
Номинальное давление	18 МПа	20 МПа	24 МПа
Допуск диаметра	±0.15 мм	±0.2 мм	±0.3 мм
Точность поступательного перемещения скользящего блока	0.01 мм	0.01 мм	0.01 мм

Особенности

Длина направляющей этого расширительного станка в шесть раз больше, чем у стандартных расширителей, а в раму встроена система точной центровки, обеспечивающая соосное расположение обеих форм и значительно повышающая точность формования ободьев.
Машина использует активный метод экспандирования с двойной мощностью, позволяющий осуществлять независимую регулировку с каждой стороны обода. Такая установка эффективно предотвращает изменение размеров из-за неравномерной скорости расширения.
Главный скользящий блок работает на линейной направляющей, гарантируя превосходную точность и стабильность перемещения по сравнению с традиционными конструкциями направляющих стоек.
Экспандирующие формы надежно закреплены на главном скользящем блоке, что предотвращает их прогиб во время работы и обеспечивает постоянную точность на протяжении всего процесса формования ободьев.
Инструменты имеют форму 18-гранного конуса с наклонными направляющими поверхностями, что значительно увеличивает срок их службы и повышает точность экспандирования.
Каждая конус-форма имеет стандартное отверстие спереди для удобства проверки концентричности с помощью стандартного стержня, обеспечивающего выравнивание формы. При необходимости весь узел формы можно снять для быстрой замены.
Для обеспечения бесперебойной работы всех движущихся частей и поверхностей скольжения конус-формы используется система прогрессивной консистентной смазки с синхронизированным смазыванием (с использованием пластичной смазки №0 или №1).
Цельная конструкция рамы повышает общую жесткость станка по сравнению с традиционными четырехстоечными рамами, гарантируя большую стабильность и долговечность.
