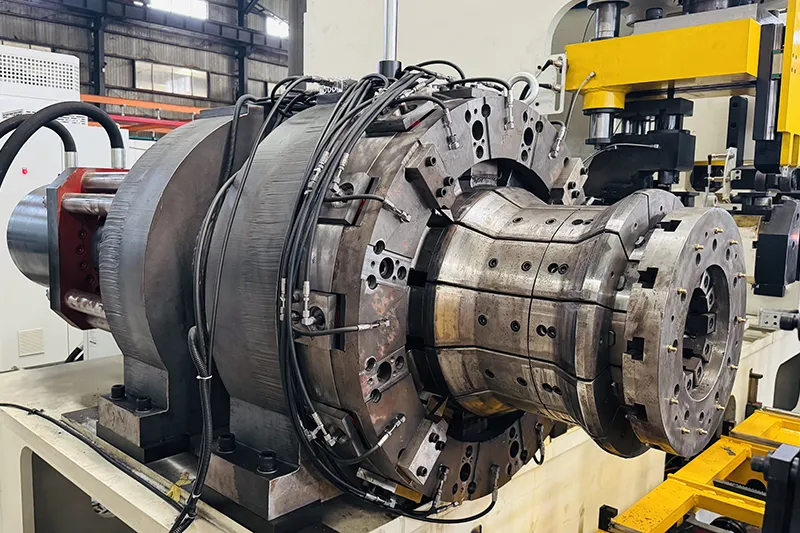

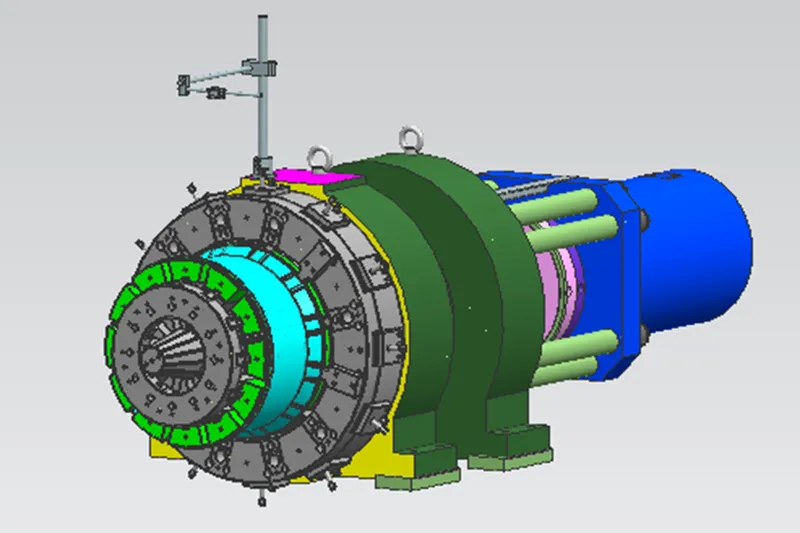

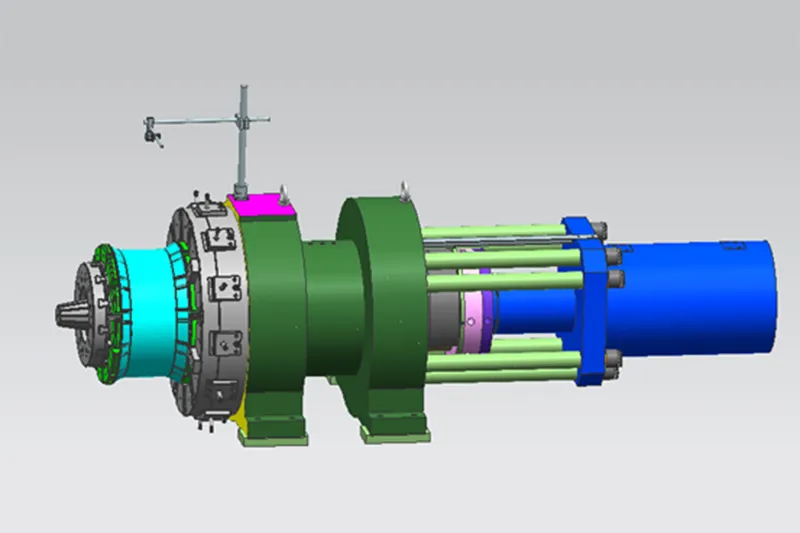

Развальцовочная машина для колесных ободьев

Развальцовочная машина для колесных ободьев - это специализированное оборудование, предназначенное для операции развальцовки колёсных ободьев. Она предназначена для расширения на конус ободьев после сварки и придания ободу цилиндричности, что создаёт необходимую геометрию для последующих операций прокатки и формовки обода.

Технические параметры

Макс. усилие развальцовки: 315 тонн
Угол конуса: 10°
Сегменты развальцовочной матрицы: 12
Ход расширяющего цилиндра: 310мм
Установленная мощность: около 75кВт
Масса машины: около 8т (без опорной станины)

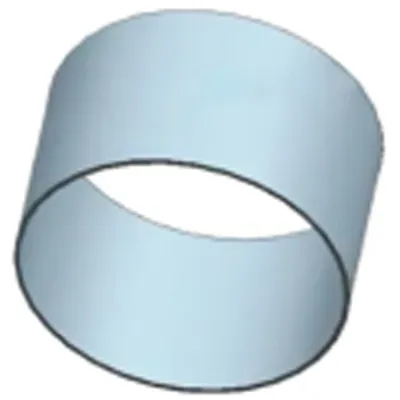

Технологический процесс

Особенности

Станина станка: Изготовлена из толстых стальных листов с использованием сварной конструкции. После сварки станина подвергается отжигу для снятия напряжений, что обеспечивает прочность, стабильность размеров и точность.
Направляющие втулки: Изготовлены из износостойкой оловянистой бронзы. После сборки втулки подвергаются чистовому растачиванию для обеспечения точности направления и плавности хода.
Сегменты развальцовочной матрицы: Узел развальцовочной матрицы жёстко закреплён на основной станине. При смене типоразмера обода требуется замена только модулей оснастки, что обеспечивает быструю переналадку.
Регулировка центральной высоты: В нижней части станины предусмотрены распределительные пластины. Во время ввода в эксплуатацию высота центра может быть точно отрегулирована путем механической обработки пластин.
Система контроля трещин: Оснащена датчиками Keyence в сочетании с системой визуального контроля, обеспечивая высокоточное выявление трещин и дефектов при развальцовке для гарантии качества продукции.
